高级超声波探伤仪EPOCH 1000系列

prev
next

高级超声波探伤仪EPOCH 1000系列

产品概述:
EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000iR及1000i仪器的新型机身结构横宽竖窄,配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区,且完全符合EN12668-1标准。
咨询热线:13761118001

产品介绍

型号说明

高级超声波探伤仪EPOCH 1000系列


EPOCH 1000系列数字式超声探伤仪将常规便携式探伤仪的高级性能和相控阵成像能力结合在一起。EPOCH 1000、1000iR及1000i仪器的新型机身结构横宽竖窄,配有全VGA显示屏和用于参数调节的飞梭旋钮和浏览箭头键区,且完全符合EN12668-1标准。EPOCH 1000系列的高级常规超声性能在EPOCH 1000i 中得到了加强,因为EPOCH 1000i仪器内置有相控阵成像功能。

 主要特性

 l  配有相控阵成像套装功能

l  符合EN12668-1标准

l  37个数字式接收器滤波器选项

l  6 kHz脉冲重复频率,用于高速扫查

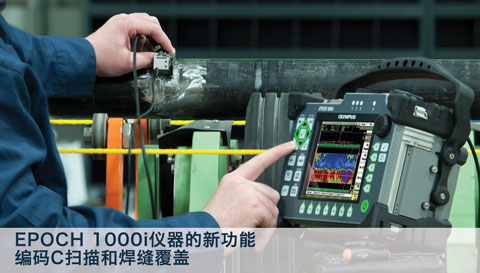

l  编码或时基C扫描选项

l  自动相控阵探头识别功能

l  直观的楔块延迟和灵敏度校准,针对所有聚焦法则

l  可编程模拟/报警输出

l  符合IP66环境评级标准

l  横宽竖窄的仪器面板设计,可利用浏览键区和飞梭旋钮对参数进行调节

l  数字式高动态范围接收器

l  阳光下可读的全VGA显示

l  ClearWave视觉增强软件包,用于常规A扫描解读

l  SureView显示功能

l  参考光标和测量光标

l  标准动态DAC/TVG

l  标准机载DGS/AVG

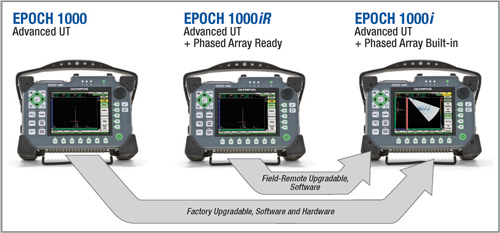

三种仪器配置水平,满足多种检测需要



EPOCH 1000

高级UT

EPOCH 1000是一款高级常规超声探伤仪,可在授权的Olympus服务中心为其升级,使其具有相控阵成像功能。

 EPOCH 1000iR

高级UT + 相控阵(如选购,可即刻使用)

EPOCH 1000iR具有与EPOCH 1000相同的超声缺陷探测性能,并可以远程激活的方式在工作现场被轻松升级为带有相控阵功能的仪器。

 EPOCH 1000i

高级UT + 内置相控阵功能

EPOCH 1000i的标准配置不仅具有与 EPOCH 1000相同的高级超声探伤性能,而且还配备了内置的相控阵成像功能包。



主要工业应用

l  一般焊缝检测

l  裂缝探测与定量

l  电力生产工业中的检测

l  AWS D1.1/D1.5焊缝检测

l  铸件和锻件的缺陷检测

l  DGS/AVG缺陷定量

l  在线检测

l  复合材料的分层和缺陷检测

l  航空航天工业制造和维护中的检测

l  汽车和运输工业中的检测

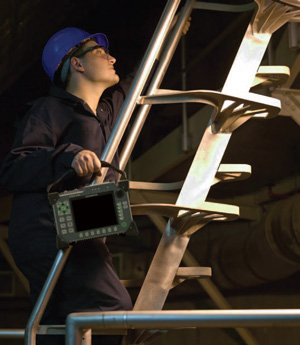

坚固、便携、可在严酷的检测环境中正常工作

EPOCH 1000系列仪器的设计符合IP66环境评级标准。这些仪器通过了防撞击及防振动测试,并通过了在爆炸性气氛和在宽泛的温度范围内操作的测试。测试证明这些仪器均可以在恶劣的检测条件下正常工作。EPOCH 1000系列仪器的其它主要物理特性如下:

l  宽屏、全VGA(640 X 480)分辨率、彩色、透反显示器,无论光线条件幽暗还是明亮,都能提供最佳的观看效果。

l  结实的橡胶把手,便于携带。

l  安装在仪器上的D型环坚固耐用,便于将仪器吊挂在胸前使用。

l  前、后支架便于将仪器放置于桌面上观看,或者将其倾斜较大角度观看。

l  USB客户端口和主机端口,用于与PC机通讯、直接打印,以及与其它外围设备通信。

l  VGA输出,用于讲座、培训、远程仪器监控。

l  可编程模拟输出、报警输出、RS-232通信。

l  标准内置可充电锂离子电池。

机载存储器与报告生成

EPOCH 1000系列仪器具有文件与数据库传输、图像捕获及生成基本报告这些机载性能。这样,用户除了可在仪器上观察实时图像以外,这些机载性能还为用户提供了多种访问以前所存数据的可选方式。

闪存卡(CF)与USB记忆棒这两种抽取式存储器可用于导出图像和报告。每台EPOCH 1000系列仪器都随机装有一个闪存卡。

仪器的数据记录器

高级数据记录器的设计目的是方便捕获数据,以生成包含图像、测量值及校准信息的报告。数据记录器既包含检测文件,也包含一些专用的校准文件。在需要快速调整设置时,可以迅速调用这些校准文件。在需要快速生成报告时,可以使用带有完整数据的检测文件,也可以使用带有基本图像及捕获测量值的检测文件。数据记录器中还包含一些高级文件类型,用于各种各样的腐蚀检测应用。

文件和数据库传输

仪器完整的数据库可被备份到一个USB记忆棒中,并可在任何EPOCH 1000系列仪器中得到恢复。单个文件也可被复制到USB记忆棒中,以在仪器之间进行文件传输。

图像捕获

可以使用抽取式媒体形式(CF或USB)捕获并导出仪器的实时屏幕。还可创建特定的文件类型,以方便所存文件图像的导出,用于各种类型的报告中。

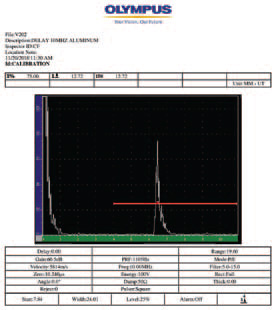

生成报告的能力

EPOCH 1000系列仪器具有更为完善的生成报告的能力,可以多种不同的格式动态输出信息。可以在仪器中根据所存数据文件创建报告,并将报告以HTML格式传送到适当的媒体目标地址(CF或USB) 。根据报告所要求的特定信息,用户可以选择两种报告类型的一种。用户还可以导入自定义徽标,替代报告页眉中的Olympus徽标。


PC机数据管理及报告生成

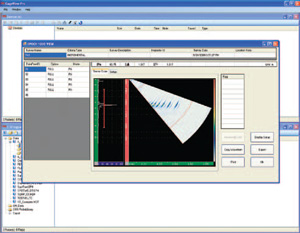

GageView Pro数据软件

EPOCH 1000系列仪器与Olympus标准便携式仪器的PC机接口程序GageView Pro完全兼容。通过GageView Pro接口程序,操作人员可下载所存的数据,查看、导出或备份这些数据,还可以生成包含设置参数、测量数据和波形的报告。可以使用USB记忆棒在GageView Pro软件中直接查看数据库备份文件,而无需将EPOCH 1000系列仪器连接到PC机。使用这个软件还可以进行文件备份、数据回顾及生成仪器文件的报告,而无需从工作现场中移出仪器。这个软件程序还包含其它一些工具,如:仪器固件升级功用等。


特性:

l  下载保存的检测数据及设置文件。

l  在PC机中查阅设置信息和测量数据。

l  将测量数据和校准数据导出到普通电子数据表程序。

l  备份仪器中的校准和检测数据。

l  升级仪器固件。

l  生成包含设置参数、测量数据和波形的报告。

 l  通过仪器数据库的备份文件访问所存数据




一般生成包含设置参数、测量数据和波形的报告。

 l  通过仪器数据库的备份文件访问所存数据




技术规格

一般技术规格外型尺寸(宽 x 高 x 厚)252 mm x 177 mm x 107 mm重量3.67公斤,包括锂离子电池。键区英文、国际符号、日语、中文语言英语、西班牙语、法语、德语、日语、汉语、俄语、意大利语、波兰语探头接口BNC接口,或No. 1 LEMO接口数据存储机载多达10,000个带波形的ID编码,标准4 GB闪存卡(可插拔)电池类型单个锂离子电池,可充电,标准型电池工作时间8小时(常规UT模式);7小时(相控阵模式)电源要求AC主电源:100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz待机状态待机时间在15分钟到120分钟之间可调,可节省50 %的电池耗电量显示器类型全VGA(640 x 480像素)透反彩色LCD显示,更新速率为60 Hz显示屏尺寸(宽 x 高,对角线)132.5 mm x 99.4 mm,165.1 mm输入/输出USB接口1个USB客户端口,3个USB主机端口RS-232有视频输出VGA输出标准模拟输出4个模拟输出,可选1V/10V全标度、最大4 mA报警输出6个报警输出,5V TTL,10 mA触发器I/O触发器输入为5V TTL;触发器输出为5 V TTL,10 mA编码器输入双轴编码器线(正交)环境评级IP评级设计符合IP66要求爆炸性气氛通过美军标准MIL-STD-810F方法511.4程序1中规定的测试。爆炸性气氛为NFPA 70,500节I级2分段D组中定义的气氛。防撞击测试通过IEC 600689-2-27的防撞击测试,60 g,6 μs半正弦,共18轴。防振动测试通过了IEC 60068-2-6的正弦振动测试,5 Hz~150 Hz,2 g的位移振幅,20个振动周期。工作温度-10° C~50° C电池存储温度-20° C~60° C电池充电温度0° C ~40° CEPOCH 1000i相控阵技术规格聚焦法则61个物理探头64个晶片虚拟探头16个晶片视频滤波关闭、低、高显示模式A扫描、S扫描、线性扫描、C扫描、带图像的A扫描图像更新速率所有A扫描的更新速率为60 Hz;所有图像的更新速率为20 Hz。脉冲发生器EPOCH 1000、EPOCH 1000iR、EPOCH 1000i(常规UT模式)EPOCH 1000i(PA模式)脉冲发生器类型可调方波PRF5 Hz~6000 Hz,增量为5 Hz。手动可调。最大为1520 Hz。能量设置50 V~475 V,增量为25 V。40 V或80 V脉冲宽度25 ns~5000 ns(0.1MHz)范围内可调,利用PerfectSquare技术40 ns~1000 ns可调,利用PerfectSquare技术阻尼50、100、200、400 Ω不适用脉冲发生器延迟不适用0~10 µs,分辨率为2.5 ns接收器增益0 dB~110 dB0 dB~80 dB最大输入信号20 Vp-p每个通道为250 mVp-p接收器输入阻抗400 Ω ± 5%50 Ω ± 10%接收器带宽0.2~26.5 MHz,-3 dB0.5~12.5 MHz,-3 dB接收器延迟不适用0~10 µs,分辨率为2.5 ns数字滤波器设置标准滤波器设置(通过EN12668-1测试,并符合EN12668-1要求):7个滤波器;高级滤波器设置(未经EN12668-1测试):30个滤波器。6个滤波器检波全波、正半波、负半波、射频波抑制0%~80%满屏高,带有可视警告。波幅测量0%~110%满屏高,分辨率为0.25%。测量速率在所有模式下,相当于PRF。校准自动校准• 声速、零位偏移• 垂直声束(第一个底面回波,或回波到回波)• 角度声束(声程或者深度)• 声速、零位偏移、灵敏度• 声程或深度(零位偏移)检测模式脉冲回波、双晶或穿透脉冲回波单位毫米、英寸、微秒范围3.33 mm~26,806 mm,钢中纵波声速。61个聚焦法则,3.33 mm~390.9.5 mm,在5900个m/s声速635 m/s~15240 m/s零位偏移0 µs~750 µs  不适用显示延迟-59 mm~25,400 mm0到最大范围折射角度0°~85°,增量为0.1°61个角度聚焦法则,增量为0.5°、1.0°、1.5°或2.0°,在-80°~+80°范围内可调。闸门测量闸门2个完全独立的闸门,用于波幅和渡越时间的测量。测量模式声程声程、深度界面闸门可选,带有闸门1和闸门2跟踪不适用闸门起点在整个显示范围内可变闸门宽度在从闸门起点到显示范围的终点区域内可变闸门高度在2%~95%满屏高范围内可变报警• 正阈值和负阈值• 最小深度• 正阈值和负阈值(针对所选聚焦法则)• 最小深度(针对所选聚焦法则)参考光标2个用于A扫描的参考光标2个用于A扫描的参考光标;4个用于图像的参考光标测量显示的测量值6个位置(手动或自动选择)闸门1厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅闸门2与闸门1相同界面(IF)闸门(可选)厚度不适用回波到回波标准。在闸门2-1、闸门2-IF、闸门1-IF之间选择。其它测量DGS/AVG的上冲值(dB)、DGS/AVG的ERS(等效反射体大小)、AWS D1.1/D1.5定级(D值)、抑制值DAC/TVG标准DAC点多达50个点,110 dB动态范围多达20个点,40 dB动态范围特殊DAC模式20 %~80 % DAC、自定义DAC(多达6条曲线)不适用TVG表多达50个点,110 dB动态范围,在所有PRF设置下都与IF闸门兼容。多达20个点,40 dB动态范围曲面校正标准。角度声束测量中,对管材或棒材的外径校正。

技术规格

外型尺寸(宽 x 高 x 厚)

252 mm x 177 mm x 107 mm

重量

3.67公斤,包括锂离子电池。

键区

英文、国际符号、日语、中文

语言

英语、西班牙语、法语、德语、日语、汉语、俄语、意大利语、波兰语

探头接口

BNC接口,或No. 1 LEMO接口

数据存储

机载多达10,000个带波形的ID编码,标准4 GB闪存卡(可插拔)

电池类型

单个锂离子电池,可充电,标准型

电池工作时间

8小时(常规UT模式);7小时(相控阵模式)

电源要求

AC主电源:100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz

待机状态

待机时间在15分钟到120分钟之间可调,可节省50 %的电池耗电量

显示器类型

全VGA(640 x 480像素)透反彩色LCD显示,更新速率为60 Hz

显示屏尺寸(宽 x 高,对角线)

132.5 mm x 99.4 mm,165.1 mm

输入/输出

USB接口

1个USB客户端口,3个USB主机端口

RS-232

视频输出

VGA输出标准

模拟输出

4个模拟输出,可选1V/10V全标度、最大4 mA

报警输出

6个报警输出,5V TTL,10 mA

触发器I/O

触发器输入为5V TTL;触发器输出为5 V TTL,10 mA

编码器输入

双轴编码器线(正交)

环境评级

IP评级

设计符合IP66要求

爆炸性气氛

通过美军标准MIL-STD-810F方法511.4程序1中规定的测试。爆炸性气氛为NFPA 70,500节I级2分段D组中定义的气氛。

防撞击测试

通过IEC 600689-2-27的防撞击测试,60 g,6 μs半正弦,共18轴。

防振动测试

通过了IEC 60068-2-6的正弦振动测试,5 Hz~150 Hz,2 g的位移振幅,20个振动周期。

工作温度

-10° C~50° C

电池存储温度

-20° C~60° C

电池充电温度

0° C ~40° C

EPOCH 1000i相控阵技术规格

聚焦法则

61个

物理探头

64个晶片

虚拟探头

16个晶片

视频滤波

关闭、低、高

显示模式

A扫描、S扫描、线性扫描、C扫描、带图像的A扫描

图像更新速率

所有A扫描的更新速率为60 Hz;所有图像的更新速率为20 Hz。

脉冲发生器


EPOCH 1000、EPOCH 1000iR、EPOCH 1000i

(常规UT模式)

EPOCH 1000i

(PA模式)

脉冲发生器类型

可调方波

PRF

5 Hz~6000 Hz,增量为5 Hz。

手动可调。最大为1520 Hz。

能量设置

50 V~475 V,增量为25 V。

40 V或80 V

脉冲宽度

25 ns~5000 ns(0.1MHz)范围内可调,利用PerfectSquare技术

40 ns~1000 ns可调,利用PerfectSquare技术

阻尼

50、100、200、400 Ω

不适用

脉冲发生器延迟

不适用

0~10 µs,分辨率为2.5 ns

接收器

增益

0 dB~110 dB

0 dB~80 dB

最大输入信号

20 Vp-p

每个通道为250 mVp-p

接收器输入阻抗

400 Ω ± 5%

50 Ω ± 10%

接收器带宽

0.2~26.5 MHz,-3 dB

0.5~12.5 MHz,-3 dB

接收器延迟

不适用

0~10 µs,分辨率为2.5 ns

数字滤波器设置

标准滤波器设置(通过EN12668-1测试,并符合EN12668-1要求):7个滤波器;

高级滤波器设置(未经EN12668-1测试):30个滤波器。

6个滤波器

检波

全波、正半波、负半波、射频波

抑制

0%~80%满屏高,带有可视警告。

波幅测量

0%~110%满屏高,分辨率为0.25%。

测量速率

在所有模式下,相当于PRF。

校准

自动校准

• 声速、零位偏移

• 垂直声束(第一个底面回波,或回波到回波)

• 角度声束(声程或者深度)

• 声速、零位偏移、灵敏度

• 声程或深度(零位偏移)

检测模式

脉冲回波、双晶或穿透

脉冲回波

单位

毫米、英寸、微秒

范围

3.33 mm~26,806 mm,钢中纵波声速。

61个聚焦法则,3.33 mm~390.9.5 mm,在5900个m/s

声速

635 m/s~15240 m/s

零位偏移

0 µs~750 µs

不适用

显示延迟

-59 mm~25,400 mm

0到最大范围

折射角度

0°~85°,增量为0.1°

61个角度聚焦法则,增量为0.5°、1.0°、1.5°或2.0°,在-80°~+80°范围内可调。

闸门

测量闸门

2个完全独立的闸门,用于波幅和渡越时间的测量。

测量模式

声程

声程、深度

界面闸门

可选,带有闸门1和闸门2跟踪

不适用

闸门起点

在整个显示范围内可变

闸门宽度

在从闸门起点到显示范围的终点区域内可变

闸门高度

在2%~95%满屏高范围内可变

报警

• 正阈值和负阈值

• 最小深度

• 正阈值和负阈值(针对所选聚焦法则)

• 最小深度(针对所选聚焦法则)

参考光标

2个用于A扫描的参考光标

2个用于A扫描的参考光标;4个用于图像的参考光标

测量

显示的测量值

6个位置(手动或自动选择)

闸门1

厚度、声程、投射、深度、波幅、渡越时间、最小/最大深度、最小/最大波幅

闸门2

与闸门1相同

界面(IF)闸门(可选)

厚度

不适用

回波到回波

标准。在闸门2-1、闸门2-IF、闸门1-IF之间选择。

其它测量

DGS/AVG的上冲值(dB)、DGS/AVG的ERS(等效反射体大小)、AWS D1.1/D1.5定级(D值)、抑制值

DAC/TVG

标准

DAC点

多达50个点,110 dB动态范围

多达20个点,40 dB动态范围

特殊DAC模式

20 %~80 % DAC、自定义DAC(多达6条曲线)

不适用

TVG表

多达50个点,110 dB动态范围,在所有PRF设置下都与IF闸门兼容。

多达20个点,40 dB动态范围

曲面校正

标准。角度声束测量中,对管材或棒材的外径校正。
