超声导波UltraWave LRT

产品概述:
利用超声导波技术的UltraWave LRT系统激励了低频超声波后,超声波会沿管道的轴向传播几十米远的距离,并探测到管道壁厚的变化情况。这个系统是普测在役管道和管线的理想设备,它可以从管道上的一个单一检测位置,检测难于接触到的长距离管道。
咨询热线:13761118001

产品介绍

型号说明

超声导波UltraWave LRT

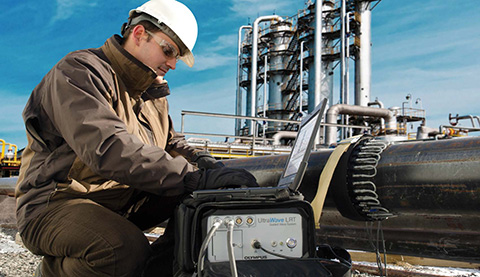

利用超声导波技术的UltraWave LRT系统激励了低频超声波后,超声波会沿管道的轴向传播几十米远的距离,并探测到管道壁厚的变化情况。这个系统是普测在役管道和管线的理想设备,它可以从管道上的一个单一检测位置,检测难于接触到的长距离管道。这个系统包含软件、采集单元、触摸屏笔记本电脑,以及装配于带子和气囊带的小巧探头。




利用超声导波技术对管道进行检测

超声导波检测技术具有普测长距离在役管道和管线的能力,既可以探测到地面以上常规管道结构中带有缺陷的部位,也可以完成某些应用,如:对埋设管道、绝热管道、涂层管道或竖管进行的检测。此外,这个技术还可以探测到管板、夹钳及管架的腐蚀情况。

超声导波技术可以对难以接触到的管道进行检测。这种技术可以定位管道上需要进一步检测的区域,从而避免了在没有探测到缺陷的情况下,挖掘土地、去除涂层、搭建脚手架等一系列不必要的工作。这种技术的使用不仅可大量减少操作费用,而且对于不能使用清管器的管道来说,还是一种有效的检测方案。



穿越道路的埋设管道             管道绝热层下面的腐蚀(CUI)     管架

竖管




超声导波技术

超声导波技术是一种用于确定管壁上潜在退化区域的无损检测方式,如:管道外壁或内壁的腐蚀和金属损失。超声导波技术可以从管道上的一个单一检测位置普测整个管壁,可覆盖的管道长度达几十米;而常规UT技术只能检测传感器下面或附近的局部区域。完成超声导波普测后,只需对管道上带有缺陷的特定位置进行验证性检测。超声导波系统与其它NDT技术结合在一起使用,有助于在不影响数据质量的情况下,提高腐蚀管理项目的效率。

常规UT技术只能检测传感器下面或附近的局部区域。



超声导波检测技术可以普测整个管壁,从探头组装圈位置开始,可覆盖组装圈两侧以外几十米长的管道距离。




超声导波技术的优势

▪ 高检测效率,长距离覆盖,快速普测。

▪ 可以扫查难以接触到的管道,如:埋设管道、涂层管道、绝热管道及穿墙管道,从而省去了挖掘土地及去除绝热层所需的成本。

▪ 100 %管壁普测覆盖率。

▪ 是一种应用于管道完整性管理项目的性价比极高的解决方案。

▪ 在役检测(无需停工)




UltraWave LRT系统

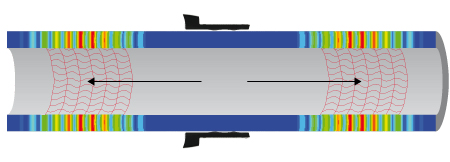

UltraWave LRT系统激励了低频超声波后,超声波会从探头组装圈的两侧沿管道轴的方向传播。有多个因素会影响远检测距离:管道配置、环境、管道内的流体类型以及涂层类型。传播的扭转波可以探测到管道整个横截面区域的一般变化,以及材料属性的变化。

探头组装圈两侧的检测长度分别可达91米(300英尺)。



技术规格

采集单元的技术规格

重量

7.1公斤(16磅)

外型尺寸(宽×高×厚)

250mm×150mm×400mm(9.8in.×6in.×15.7in.)

环境技术规格

存储温度:–20 ˚C到60 ˚C(–4 ˚F到140 ˚F)
工作温度:0 ˚C到45 ˚C(32 ˚F到113 ˚F)

电源

两个锂离子电池和AC适配器

仪器运行时间

一般可运行8小时

符合的标准

CE、RoHS及WEEE

外壳

符合IP54评级



电池

电池型号

OMNI-A-BATT2(U8760059)

电池类型

智能型锂离子电池



脉冲发生器技术规格

通道数量

16个

脉冲类型

方波

脉冲电压

40到300 Vp-p

模式

脉冲回波

频率范围

15 kHz~85 kHz

循环数量

1–10
