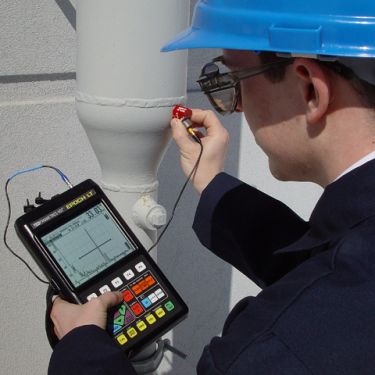

EPOCH LT超声波探伤仪

产品概述:
EPOCH LT探伤仪是一款厚度仅有38毫米、重量仅为1公斤的手持式数字探伤仪EPOCH LT探伤仪具有最低60 Hz的快速显示刷新率。该仪器包含自动探头校准功能、数字数据记录器,以及多种其它测量功能。如果要在恶劣的现场条件或苛刻的生产环境中进行快速、基本的缺陷检测,EPOCH LT将为您提供完美的解决方案。
咨询热线:13761118001

产品介绍

型号说明

EPOCH LT超声波探伤仪




EPOCH LT探伤仪是一款厚度仅有38毫米、重量仅为1公斤的手持式数字探伤仪。EPOCH LT探伤仪具有最低60 Hz的快速显示刷新率。该仪器包含自动探头校准功能、数字数据记录器,以及多种其它测量功能。如果要在恶劣的现场条件或苛刻的生产环境中进行快速、基本的缺陷检测,EPOCH LT将为您提供完美的解决方案。

特色

l  轻便的、符合人体工程学要求的设计(1.0公斤)

l  大屏幕、高亮度、超清晰、全屏或分屏液晶显示(LCD)

l  自动探头校准功能

l  显示冻结功能,可保持波形和声程数据

l  声程数据以英寸、毫米或微秒为单位显示

l  峰值记忆功能

l  射频显示模式

l  报警模式:正阈值、负阈值、最小深度

l  标准DAC和TVG

手持式探伤仪

结实且轻便

EPOCH LT体积虽小,但却有着许多通常只有更大的探伤仪才具有的功能。EPOCH LT探伤仪除了具有快速

60 Hz刷新速率,还具备以下功能:可保持波形数据的显示冻结模式,同时显示A扫描动态波形及其峰值包络的波峰记忆功能,射频显示模式,可选的正阈值、负阈值 或最小深度报警模式,以及校准探头零位偏移和材料声速的自动探头校准功能。

机载的数字数据记录器操作简便,可存储多达100个校准设置/2000个厚度测量值。可选的增容内存功能可存储500个校准设置/10000个厚度测量值。EPOCH LT数据记录器兼容EPOCH 4系列中其它所有仪器的文件以及GageView Pro接口程序。



强大的文件处理和传输能力

可选购的基于Windows 的GageView Pro接口程序,为EPOCH LT添加了实用的数据收集、编辑和读出能力。GageView Pro是一个收集、管理和格式化所存储的检测数据的强大的工具。

GageView Pro数据库跟踪功能可利用预先加载的校准设置、标识码和注释,设置检测方案。数据可被打印输出或被方便地拷贝粘贴到文档处理文件和电子表格中,以备进一步制作报告之用。




技术规格

显示

液晶显示尺寸

320像素(宽)x 240像素(高)。

刷新率

最低60 Hz

基本规格

灵敏度

最高达100 dB,参考水平灵敏度的可选分辨率为6 dB或0.1 dB。

自动探头校准

探头零位偏移和/或材料声速的自动校准

抑制

整个标度的0%~80%,增量为1%。

单位

毫米、英寸、微秒

材料声速

635 m/s~15240 m/s

范围

4 mm~5000 mm,1 mm~10000 mm,可选

折射角度

固定设置为0°、30°、45°、60°、70°,或从10°~85°可变,调节增量为0.1°

峰值记忆

同时显示以60 Hz刷新率更新的动态A扫描以及A扫描的峰值包络

脉冲发生器

类型

负尖波激励脉冲,以及可选的可调方波

脉冲能量

低(100 V)、中(200 V)、高(300 V)、最大(400 V)

阻尼

50 Ω、63 Ω、150 Ω、400 Ω

检波

全波、正半波、负半波、未经检波的射频波

模拟带宽

0.3 MHz~20 MHz,-3 dB处

检测模式

脉冲回波、双晶或穿透

报警

可选正阈值、负阈值或最小深度模式

工作温度

-10 °C~50 °C

存储温度

-40 °C~70 °C

电源要求

AC主电源

100 VAC~120 VAC、200 VAC~240 VAC,50 Hz~60 Hz。

电池

内置可充电镍氢电池组,额定6 V,3200 mAh

电池工作时间

额定5~6小时。充电时间一般为2小时

探头线缆接口

接口

LEMO 00接口。备有用于LEMO 1和BNC接口的适配器。

键盘

英语或国际符号

语言

可利用键盘选择语言:英语、法语、德语、西班牙语、意大利语、俄语、日语及用户定义的语言

外型尺寸

238 mm x 138 mm x 38 mm

重量

1.0公斤,带电池

PC机要求

与Microsoft Windows XP和Microsoft Windows 2000兼容

保修

一年保修,不包括电池。可选第二年延长保修

数字数据记录器

可存储多达100个校准设置以及2000个厚度测量值,可选增容的内存可存储多达500个校准设置以及10000个厚度测量值。
