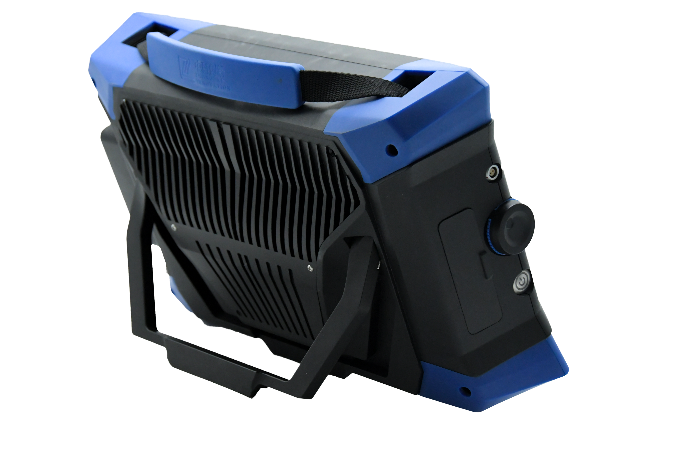

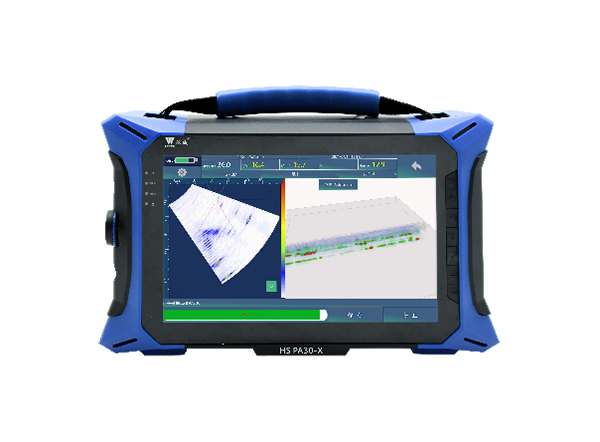

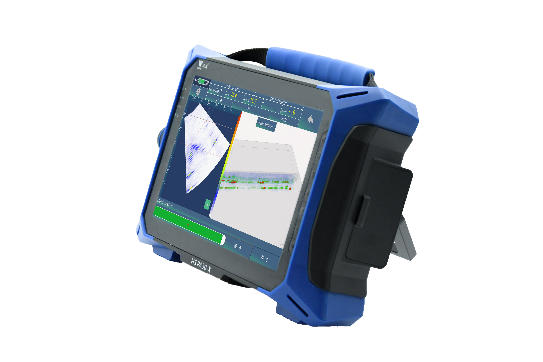

HS PA30-X相控阵检测仪

产品概述HS PA30-X是一款功能强大、具备应用多样性的超声波相控阵检测设备。
功能特点→多能一体，兼容pa,tfm，tofd检测及a超检测功能。
→检测界面数据可视化，检测速度更快。→仪器检测简单，相控阵晶片自动校准。
→a、c、l、3d多视图角度显示检测结果，判断缺陷更简单。

咨询热线：13761118001

产品介绍170

功能特点

→多能一体，兼容PA,TFM，TOFD检测及A超检测功能。

→检测界面数据可视化，检测速度更快。→仪器检测简单，相控阵晶片自动校准。

→A、C、L、3D多视图角度显示检测结果，判断缺陷更简单。

→超声波设备便携、节能，依靠便携式的小容量电源就能长时待机工作，利于现场高空作业。

技术参数

参数分类	参数选项	相控阵通道	常规通道
	接收/发射	64/128（PR）	4通道TOFD(2对一发一收)
	激励脉冲电压	50V-100V	200V-350V
PA/UT配置	脉冲形式	负方波	负方波
	发射脉冲宽度	30ns-500ns/2.5ns	30ns-500ns可调
脉冲发生器	激励脉冲电压	50V-100V	200V-350V
	发射脉冲重复频率	10KHz可调	1KHz可调
	发射延迟	0-20μs/2.5ns	0-655μs/10ns

接收器	接收延迟	0~50μs/10ns	/
	增益范围	80dB/0.1dB（模拟）+40 dB/6dB（数字）	110dB/0.1dB
	系统带宽	0.5MHz-20MHz	0.5MHz-20MHz
数据采集	采样率	100MHz/10bit	200MHz/bit
	最大A扫深度	实时点数	2048
	聚焦模式	常规/动态/全范围	/
	聚焦类型	深度/声程/投影聚焦	/
	检波	射频、正检、负检、全检	射频、正检、负检、全检

扫描与显示	扫描类型	扇扫/线扫/复合扫	/
	扫描类型	扇扫/线扫/复合扫	/
	显示模式	A/B/C/L/S/3D	A/B/C
可编程TCG	点的数量	32个	/
	最大增益量	40dB,步距0.1dB	/
	最大增益斜率	40dB/μs	/
数据存储	256GB

显示器	尺寸	12.1''
	分辨率	1280×800
	触摸屏类型	电容式触摸屏
I/O接口	USB	USB3.0
	以太网	1000Mb/s（USB转换器）
	视频输出	HDMI
	编码器	ODU-7PIN双路编码器
语言	中文/英文

电源	直流供电电压	DC24V
	电池	100wh
	连续工作时间	≥4小时
整机尺寸	390×245×110（mm）
整机重量	/
工作温度	(-10-45)℃（参考值）
存放温度	(-10-45)℃（参考值）

应用

适用于碳钢、不锈钢、合金钢、铜、铝等各种金属材质及非金属材质的板材、焊缝、铸件、锻件、管材等不同加工工艺及结构形态的内部多种缺陷(裂纹、夹杂、疏松、气孔等)的快速和准确检测、定位、评估和诊断。

离线分析软件下载地址：

https://pan.baidu.com/s/1-vVs-sD1Oi10v_khTfFjuA?pwd=t3y3

提取码：t3y3
