PREMRAD 4336

本产品先进的数字成像及图像处理技术,超级便携设计,带给现场检测人员前所未有的易用性,它成功地涵盖了无损检测的广泛应用,尤其针对承压容器和管道焊缝检测、板板对接焊缝、液氨管道腐蚀及焊缝在役检测(带包覆层含介质在役管道)、电力设备检测等应用。
咨询热线:13761118001

产品介绍

本产品先进的数字成像及图像处理技术,超级便携设计,带给现场检测人员前所未有的易用性,它成功地涵盖了无损检测的广泛应用,尤其针对装配式建筑灌浆套筒、承压容器和管道焊缝检测、板板对接焊缝、液氨管道腐蚀及焊缝在役检测(带包覆层含介质在役管道)、电力设备检测等应用。

PREMRAD 4336便携式检测系统满足国内数字射线相关标准NB/T 47013.11-2015,图像质量评定满足AB级或B级的检测标准,并兼容国际相关标准。

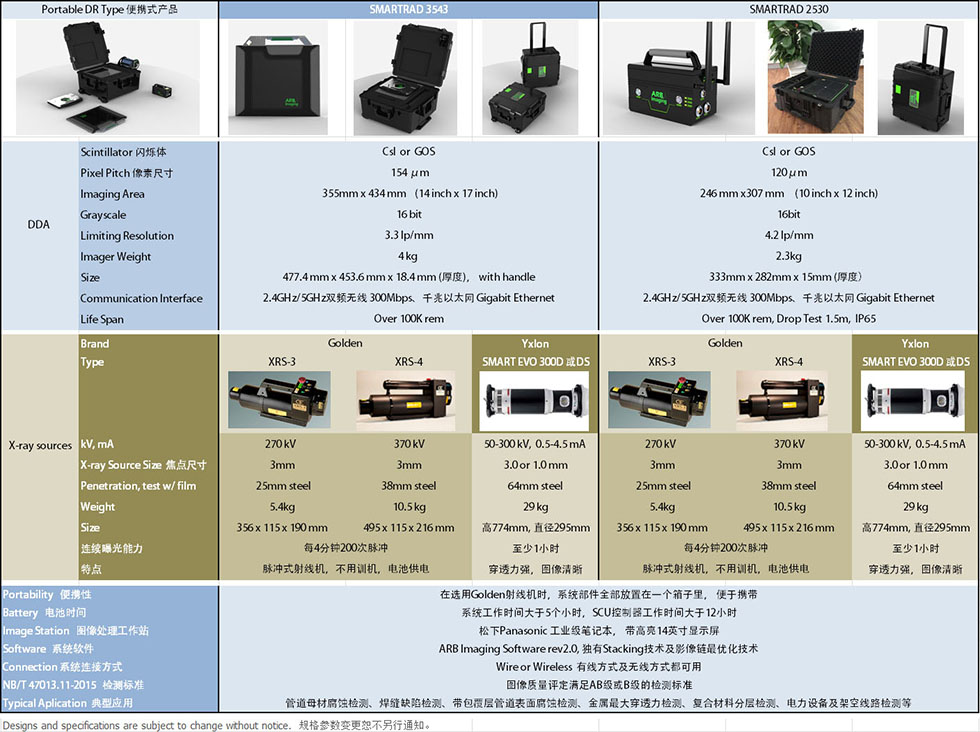

整个系统的关键指标如下,将根据具体应用及配置决定:

l最大穿透厚度

l灵敏度

l空间分辨率

PREMRAD 4336便携式检测系统包含以下几个重要组成部分:

一. 硬件部分


1.图像处理工作站

采用松下半坚固型笔记本,超强坚固性满足美军标标准,抗震/抗冲击/宽温,防水键盘。带把手,方便携带。

操作系统:windows7 旗舰版

显示器:高亮14' TFT LCD,满足室外阅读需求

电池:智能锂电池,续航时间约11小时


2.字平板探测器 SMARTRAD 3543

闪烁体材料:直接生长型碘化铯

像素区域434x355mm2

像素尺寸154μm

ADC位数16bits

空间分辨率: 3.3 lp/mm

通讯方式2.4GHz/5GHz双频无线、千兆以太网


3.中央控制器 SCU (SMART CONTROL UNIT)

无线中央控制单元,用于简化DDA、图像处理工作站与射线源之间的连接并提供声光提示,配备锂电池,工作时间>12小时。

支持2.4G/5G 双频

尺寸:200x105x125mm

通讯距离>200m(无遮挡)

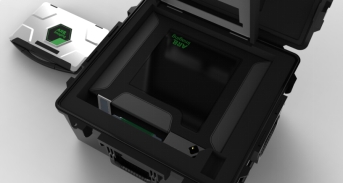

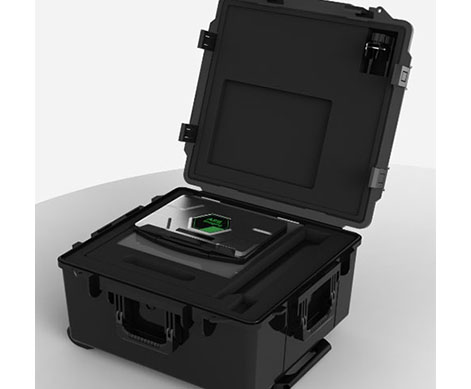

4.仪器箱体(含支架、平板保护套,电缆等)

型号:Pelican风暴安全箱

外形尺寸:632 x 602 x 333 mm3

平板支架1个

平板保护套1套

电缆1套

产品技术资料(包含系统操作手册2套、系统快速操作指南2套、装箱单及合格证)


5.便携式X射线机

该射线源是一款小型便携式设备,免维护,模块化设计使元器件更换非常容易,且经济实用。

该射线源的铅罩设计可在规定距离之外保护操作人员免受X射线辐射,延时按钮和遥控电缆给操作人员足够的时间撤离至安全地带。设备工作时,能发出灯光及声音警示信号给操作人员。


尺寸:36.07x10.82x18.90mm

重量:5.91Kg(含电池)

射线能量:270kVp,无须预热

焦点尺寸:3mm

辐射角度:40°/85°

X线透照方式:定向

最大穿透能力:25.4mm 钢材

单电池使用时长:4000脉冲 (射线源配有两块可充电电池)

电池充电时间:1小时

附件:无线控制器,有效距离>800m(无遮挡)


二. 软件部分

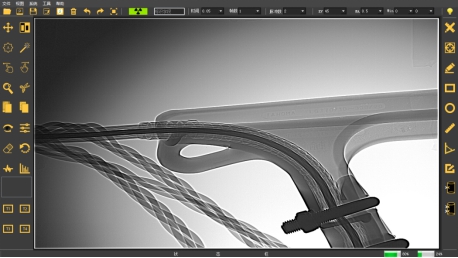

ARB检测软件基于Windows操作系统,中文界面,设立权限管理。

软件具有图像实时采集、分析功能,图像可实时显示、存储、放大、测量、注释、增强处理等。图像优化具有滤镜、自动调窗、浮雕降噪平滑锐化等功能。


软件具备缺陷标记、尺寸测量、尺寸标定、窗口选择、降噪、亮度和对比度增强等基本图像处理功能。

对含有保温层的工件具有多能量曝光功能,对腐蚀面积、深度可做精确测量。

图像存储格式采用标准DICONDE格式。

工件编号、焊缝编号、透照厚度、透照工艺参数和几何尺寸标定结果、缺陷判读标记等信息写入DICONDE格式图像文件并可采用专用工业干式激光打印设备输出。

软件具备长度测量、直径测量、角度测量等功能。可测量缺陷尺寸,焊缝圆形缺陷大小参考相关标准规定。

为便于现场操作和检测效率,本系统提供与射线机的同步控制软件,通过笔记本电脑安装的系统检测软件直接同步控制射线机的开关和透照时间。整个软件系统可兼容多款主流设备厂家射线源。


软件选项功能:

1.一键增强功能

2.双曝光功能(或多重曝光功能)。

3.管道壁厚测量Line Profile具备长度测量及厚度测量功能,且有直观的数值显示及百分比显示。

产品参数.pdf
