工业视频内窥镜C系列

型号说明
工业视频内窥镜c系列

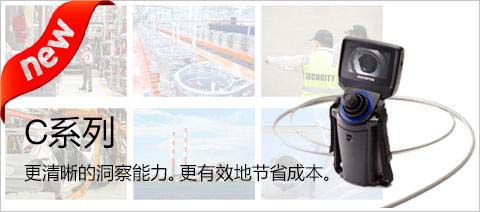

手掌大小的c系列内窥镜是奥林巴斯家族最经济的能用于快速简易检测的视频内窥镜。除了明亮清晰的图像之外,钨钢丝外编织层保护耐磨插入管还自带独一无二的弹簧颈部和摇杆控制的精确导向。

c系列视频内窥镜价值所在
咨询热线:13761118001

产品介绍

型号说明

工业视频内窥镜C系列

手掌大小的C系列内窥镜是奥林巴斯家族最经济的能用于快速简易检测的视频内窥镜。除了明亮清晰的图像之外,钨钢丝外编织层保护耐磨插入管还自带独一无二的弹簧颈部和摇杆控制的精确导向。



C系列视频内窥镜价值所在

C系列视频内窥镜提供高价值低成本,高工作负载,和强大的服务支持。

初期低投资

初期低投资尽管C系列视频内窥镜价格低廉,但是它是以奥林巴斯的技术基础而开发的。奥林巴斯是拥有超过100年的光学和40年的内窥镜检测经验的技术领导者。独有的奥林巴斯C系列提供了值得信赖的质量、耐用性和低价保证。

高工作负载

C系列使用方便、耐用结构和轻巧便携的特点保证了最高的工作量。支持120分钟连续检测时间 (电池供电)。这种可靠的视频内窥镜足以保证投资回报。

全球客服网络

奥林巴斯在美洲、欧洲和亚洲都有服务中心。我们训练有素的工作人员提供了一流的支持服务。




C系列产品特征

C系列视频内窥镜旨在对难以到达的区域提供快速和简单的检查。此款奥林巴斯入门级视频内窥镜提供了卓越的清晰度,耐用性和极好的镜片以获得你所需要的图像。该产品是为您需要使用的任何领域而开发,并且保留了高价格机型的部分特点。C系列内窥镜将会节省您的时间和金钱。

轻巧和便携

紧凑型机身

C系列内窥镜重量轻并符合人体工程学设计以适合左右手的手掌,而且增加了一个方便灵活的肩带。



电池供电

锂离子电池供电的C系列内窥镜提供120分钟的不间断检查。方便的主机充电模式使得C系列随时待命接下来的检查。

*请使用C系列专用电池BN-VF815UWIE。


手提箱

C系列手提箱小巧而重量轻,并拥有所有用于检测的工具。坚固的手提箱保护内窥镜免受在往返检测现场运输过程中的损坏。携带此手提箱出差更快捷更安心。



任何人都可以使用



通过操纵摇杆容易全方位控制

由拇指驱动的摇杆提供全方位导向控制并能达到最大120°弯曲角度。结合奥林巴斯的专用弹簧颈管设计,插入管可以很容易地通过狭小空间,在障碍物和弯曲部位附近将摄像头准确定位在目标上。


图标驱动菜单

C系列专门设计了一个直观的用户界面。由于该界面简单方便,所以无论专家级还是初学者都可以顺利地使用C系列检测缺陷。不需要特殊的训练。

直观的触摸屏

在C系列触摸屏上单击一下就能立刻访问图标菜单中许多特性并完成检验。

语言包括:

英语,德语,法语,意大利语,西班牙语,葡萄牙语,俄语,波兰语,简体和繁体中文,韩语和日语。

触摸屏菜单

ZOOM

用 3x数字变焦近距离观看。

BRT

快速设置目标图像的亮度。C系列自动设置曝光和增益控制。

VIEW/THUMBNAIL

从拍摄的所有图像库中快速检查最后一张图像。

LIGHT

通过打开/关闭高功率LED节省电量。

MENU

访问简单易用菜单。

标题

使用屏幕键盘标注你的检测图像。清晰有效地传达和组织你的检测情况。

白平衡

通过在屏幕上单击优化图像色彩平衡。

刻度显示

提供一个网格板来帮助测量平面,或透视网格来衡量在一个对象中的距离。使用触摸屏直接在图像上绘制进行突出显示或注释。

安装

通过选择图像如何拍摄和排版使你的C系列个性化。使用设置菜单选择使用语言。



在C系列产品背面设有拍照和录制按钮

保持快速、高效检查。C系列的背面的按钮可以冻结图像,拍照或开始视频录制。




能够观察任何位置、任何目标



末端CCD/LED

检查零件内部或不能直接看到区域的缺陷如毛刺和裂缝。C系列视频内窥镜的性能是以奥林巴斯光学技术和精密设备专业知识为基础的。通过结合8亮度设置,减少眩光、高强度LED和光敏感CCD相机芯片技术,视频内窥镜捕获到理想亮度的图像。白色LED照明灯纯度结合优越的奥林巴斯光学技术确保能够捕获最自然的色彩和图像并传递到3英寸VGA显示器。不管是在高度反光的金属上寻找缺陷还是在一个黑暗的管道内寻找腐蚀,该款视频内窥镜都能捕捉到你想要的图像。



HDMI 连接

从C系列HDMI视频输出端口在大屏幕上放映图片让人印象深刻。使用自带的HDMI线缆将图像传输到宽屏幕以显示图像。

*请使用C系列HDMI电缆附件。

*请使用带有HDMI终端的显示屏并支持720×480分辨率和60 Hz刷新速率。



SDHC 存储卡

JPEG格式的图像或MPEG - 4视频文件可以存储在SDHC存储卡中。在清空文件之前,SDHC存储卡可以传输图像或视频到电脑。另外,C系列主机可以通过USB线缆直接连接。

* C系列支持4 - 32 GB SDHC存储卡,类别6或以上。

*每1GB可记录大约6500张图片或约55分钟视频



长效设计

C系列是专为长效使用而设计的,耐磨插入管由钨钢丝外编织层保护。末端专用弹簧颈管设计降低了通过狭小弯曲部位时的压力。末端保护罩在老化时可以轻松替换。因此,可以利用最少停机时间做更多的检查。



灵活和耐用的插入管

插入管由四层保护组成以提供长期耐久性。两层不锈钢层、一层防水层和钨钢丝外编织层相结合的插入管比单独不锈钢保护插入管耐磨100倍。



轻松更换保护罩

末端保护罩在陈旧时可以轻松替换。因此,可以利用最少停机时间做更多的检查。



全球客户支持



奥林巴斯在美洲、欧洲和亚洲都有服务中心。我们训练有素的工作人员提供了一流的服务。奥林巴斯建议进行C系列内窥镜注册登记以获得更新资料和所有产品相关信息。





应用领域

C系列视频内窥镜设计目的是在工厂维护、综合制造、公共安全、汽车、发电和航空等各领域进行操作。由于其高性价比,您可以将C系列添加到您的检测仪器中作为日常使用快速检查。

汽车

C系列视频内窥镜的特点是具有耐用耐磨的插入管,这是在制造过程中检查发动机零部件和汽车零部件的完美选择。C系列视频内窥镜还可以用于日常维护检查。

如果用于检测燃油喷嘴和小直径孔的液压组件,奥林巴斯提供了IPLEX TX视频内窥镜。



综合制造



C系列视频内窥镜具有耐用性和成本效益好的特性。它可以设计集成在任何制造过程中。灵活的插入管,易于使用的触摸屏和高清图片分享使得视频内窥镜成为任何制造检测系统宝贵的资产。

对于需要进入狭小空间(例如4毫米) 检查,侧视图,对小故障或部件进行可靠的测量,或较大空腔需要充足的照明,奥林巴斯提供IPLEX RT视频内窥镜。



发电



电池供电C系列视频内窥镜是轻便紧凑型。由于具备方便携带的手提箱,视频内窥镜可以带到任何地方。它的便携性使它适合在日常维护检查中快速检查管道和阀门。

在如热交换器、锅炉等应用中,奥林巴斯提供了IPLEX长管检测解决方案。

对于检查发电涡轮机,奥林巴斯提供了IPLEX RX 视频内窥镜。



工厂维护



因为在插入管的结构中包含防水层,油类不会影响视频内窥镜的性能。这个特性使得C系列视频内窥镜成为检查油泵和操作阀完美的工具。携带这个便携式装置在工厂中做快速检查确保一切工作以最高效率正常运行。

对于如水箱或管道等大空间检查,奥林巴斯提供了IPLEX RX 视频内窥镜。





公共安全

简单易用的触控板使C系列视频内窥镜成为边境财产安全检查和海关检测的理想选择。

对于在荒凉的环境中或可携带性方面很重要的地方,奥林巴斯提供了IPLEX UltraLite视频内窥镜。



航空

C系列视频内窥镜可以将高质量图像记录在它的SDHC存储卡中,这是检查飞机机身或飞机上其他组件的理想选择。

如果是检查燃气轮机或辅助动力装置(APU),奥林巴斯提供了IPLEX FX视频内窥镜。



技术规格

主要技术指标

光学系统

视野

90°

视野方向

向前

景深

12 至150 mm

照明

LED 位于末端

末端

外径

φ 6.2 mm

末端刚性部分长度

14.6 mm

角度

上、下、左、右各120°

柔性部分

外径

φ6.2 mm

总长度

2 m

主机

外形尺寸

98 (宽)x 209 (高)x 89 (深)mm (不含插入管和电缆)

重量


不含电池

约650 g

含电池

约735 g

LCD 面板

3.0” 16:9 宽型VGA

输入/ 输出连接器

HDMI 输出端子

HDMI 迷你端子(C 型)
视频输出格式:720 x 480p (16:9),60 Hz

USB 连接器

迷你USB、B 型

电源

电池

型号:BN-VF815UWIE
额定电压:DC7.2 V
容量:1460 mAh
电池供电工作时:120 分钟以上(使用新电池时的参考值)
充电时间(估值) : 约130 分钟
建议工作温度放电:-10°C 至40°C
充电:0°C 至40°C
储存:-20°C 至40°C

交流电适配器

型号:UIA324-12
输入:100 V AC 至240 V AC,50/60 Hz,0.6 A
输出:DC12 V,2 A

功耗

5 W (由交流适配器供电时)
11.5 W (对电池供电时)
4.4 W (由电池供电时)

录制媒体

SDHC 卡(6 级或更高,4 GB 至32 GB)

静像

H640 x V360 (像素),JPG 压缩(兼容Exif2)

动画

H640 x V360 (MP4 格式,AVC/ H.264 压缩)

手提箱尺寸和重量

外形尺寸

498 (宽) x 165 (高) x 335 (深)mm

重量

约2.4 kg (装配全部物品:约3.9 kg)

制造商

奥林巴斯公司, 日本东京

[参考]

• 虽然用本仪器录制的图像可以在电脑等设备上显示,但是不支持在本仪器上播放用数码相机或电脑等录像设备录制的图像。

• 要在电脑上播放由本仪器录制的动画,电脑上必须安装有Windows Media Player12 或更高版本。

• 本文件中的公司和产品名称均为专有商标或注册商标。

• SDHC 徽标是SD-3C, LLC 的商标。

• HDMI、HDMI 高清晰度多媒体接口以及HDMI 标志是HDMI Licensing, LLC 在美国和其他国家的商标或注册商标。

工作环境

工作温度

插入管

空气中:-25°C 至80°C
水中:10°C 至30°C

除上面以外的其他部分

空气中:-10°C 至40°C (电池供电运行)
    0°C 至40°C (交流适配器供电运行)

工作大气压力

插入管

空气中: 正常压力(1013 hPa)
水中:930 hPa 至1224 hPa

除上面以外的其他部分

空气中: 正常压力(1013 hPa)

工作高度

整机

海拔: 最高2000 米

工作环境湿度

整机

15% 至90% (相对湿度)

液阻

插入管

暴露在机油、轻油或5% 盐溶液中不会出现问题。

除上面以外的其他部分

防水

插入管

防水结构。可在水下使用。

除上面以外的其他部分

不能在雨中或水下使用。

污染度

整机

2 (包括交流电适配)

 [注意]

• 满足工作环境规范并不构成防止本设备损坏或故障的任何保证。

• 在室内环境中(在环境温度下)使用交流适配器。
