工业纤维内窥镜小直径

产品概述:
超细直径的纤维内窥镜能探测狭窄区域或是有限制性的入口如0.64mm,2.4mm或4.1mm。每一个型号都有目镜聚焦去确保操作人员的视力能够适应,也能连接到CCTV和照相设备供其图像记录。
咨询热线:13761118001

产品介绍

型号说明

工业纤维内窥镜小直径



超细直径的纤维内窥镜能探测狭窄区域或是有限制性的入口如0.64mm,2.4mm或4.1mm。每一个型号都有目镜聚焦去确保操作人员的视力能够适应,也能连接到CCTV和照相设备供其图像记录


 超细直径

直径非常小的柔韧纤维内窥镜 (小到φ0.64 mm)。可以用于1 mm或稍大的窄小直径孔的内部检测。

在某些应用中,需要检测区域的插入孔有尺寸限制,很难插入观测仪器。这就需要使用直径规格比常规型号更小的仪器。

这种仪器有目镜焦距调节功能,来适应不同观测者的视力,并且可以连接到CCTV和照相设备,记录保存影像。在检测区域的照明上,可以选用任意一款奥林巴斯光源。


 特性

-庞大的产品阵容

0.64 mm、2.4 mm 和 4.1 mm(0.02'、0.09' 和 0.16')的直径,长度可以到1.5 m (4.9'),品种齐全。


 -高分辨率

采用高密度玻璃纤维束,提供了高水平的视觉分辨率和清晰鲜明的影像。


 -有着优异插入能力的TF管道

我们生产的大部分纤维内窥镜都使用TF(Tapered Flex)管道。为插入多向弯曲管道而设想,插入管的柔韧性由末端的高度灵活到控制器部分的刚性逐渐减弱,。其结果是纤维内窥镜可以轻易地穿过弯曲部位和直角管。与此同时,连接控制部分的管道刚性逐渐增强,以确保在第一个弯曲部位之后的抗扭强度,使插入变得更加容易。采用了TF管道的观测仪器均在仪器下方贴有商标作为标记。


 -弯曲自如的末端

这些纤维内窥镜均为双向弯曲(IF6PD4除外)。


 -全防水插入部

用于水下作业的全防水插入部。大部分型号的控制部为防滴漏设计。


 -照片和视频文档资料

连接CCD摄像机或奥林巴斯数码照相机就可以录制视频或拍照。


 -插入管道的深度标志线(IF4D5/4S5 only)

这是插入管道上从末端开始的每隔25cm (10')的深度标记,用以确定插入深度。


技术规格

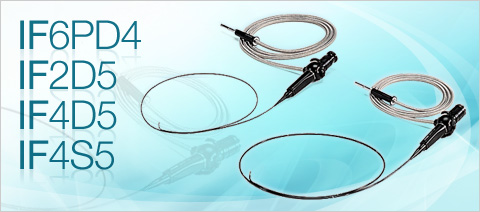

工业纤维内窥镜 IF6PD4/ IF2D5/ IF4D5/ IF4S5 特性和功能


IF6PD4

IF2D5

IF4D5

IF4S5

外径

φ0.64mm

φ2.4mm

φ4.1mm

φ4.1mm

有效长度

490 mm

IF6PD4-6




600 mm


IF2D5-6



700 mm



IF4D5-7

IF4S5-7

990 mm

IF6PD4-11




1,170 mm


IF2D5-12



1,500 mm



IF4D5-15

IF4S5-15

顶端长度

-

6.0mm

8.5mm

11.3mm

视野范围

58°

75°

65°

60°

视野角度

直视

侧视

景深(固定焦距)

1~50 mm

2 ~ 50 mm

5 ~ 60 mm

4 ~ 40 mm

照明系统

导光系统

弯曲部

弯曲角度范围

-

上-下 120°

导光缆长度

2,000 mm

2,200 mm

2,000 mm







工业纤维内窥镜IF6PD4/ IF2D5/ IF4D5/ IF4S5 作业环境


IF6PD4

IF2D5

IF4D5

IF4S5

作业温度

插入管

空气中

10 ~ 40 ℃

-10 ~ 80 ℃

水下

10 ~ 30 ℃

10 ~ 40 ℃

10 ~ 30 ℃

插入管以外部分的零部件

空气中

10 ~ 40 ℃

-10 ~ 50 ℃

作业时大气压力

插入管

空气中/水下

1013 hPa

1013 ~ 1165 hPa

插入管以外部分的零部件

空气中

1013 hPa

1013 hPa

防液体
(应对机油,轻油和5%盐溶液)





防水

插入管


防雨

控制部






标签:全部
