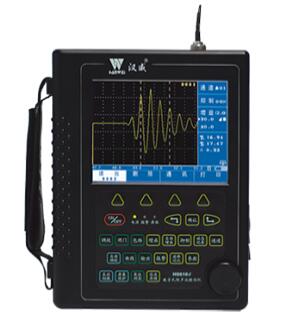

HS616e型 增强型数字真彩超声波探伤仪

产品概述
hs616e型超声波探伤仪是hs61x家族系列的最新机型,采用了全数字,真彩显示屏,包含了一系列创新功能是我公司的常规探伤仪的旗舰产品。
a 特优点
全数字,真彩显示器,根据环境选择背景色、亮度值可自由设定,领潮国内应用技术
数码飞梭旋钮,一键式操作
咨询热线:13761118001

产品介绍

产品概述
 HS616e型超声波探伤仪是HS61X家族系列的最新机型,采用了全数字,真彩显示屏,包含了一系列创新功能是我公司的常规探伤仪的旗舰产品。
A 特优点

全数字,真彩显示器,根据环境选择背景色、亮度值可自由设定,领潮国内应用技术

数码飞梭旋钮,一键式操作

采用欧盟鉴定标准EN12668-1:2000;提供中英文欧标鉴定报告各一份

频谱分析,高速FFT运算,实测探头频率

高性能安保锂电,模块插接式,一机两电两充,引导潮流

B 发射脉冲

脉冲强度:分级选择,设200V、300V、400V,适用探头范围广

脉冲宽度:100-300ns连续调节,匹配不同频率探头探伤时的最佳灵敏度

阻抗匹配:51Ω、150Ω、200Ω、400Ω,满足灵敏度及分辨率的不同工作要求

工作方式:单晶探伤,双晶探伤

C 扫描范围

零界面入射~14000mm(钢纵波),按比例调节,连续调节两种模式。

D 放大接收

硬件实时采样:150MHz,波形高度保真

检波方式:全检波、正、负检波、射频波显示

闸门信号:单闸门、双闸门、全屏检索、闸门内峰值读数。

增值/全自动增益:设0.1dB、1 dB、2dB、6dB步进值,设波幅高度值全自动增益方式

E 报警

闸门内,曲线内声光报警及关闭

F 数据存储

50组快捷选择探伤参数通道,预先调校好各类探头与仪器的组合参数,自由设置各行业探伤标准,方便存储、调用、复验、打印、通讯传输

内存1000幅探伤回波信号及数据,实现存储、读出浏览,单幅打印,连续打印和通讯传输的计算机管理。

参数附件:全中文设置探伤参数,输入实时数据,随机存储、调用、打印、报告通讯

G 探伤功能

波峰记忆:实时检索缺陷最高波,标定缺陷最大值

实用AVG:实用AVG曲线、自动换算缺陷φ值(3Nus外)

裂纹测高:找准缺陷最高波,实时衍射法测高

动态记录:检测实时动态记录波形,存储、回放

缺陷定位:实显水平值L、深度值H、声程值S

缺陷定量:实显SL定量值

缺陷定性:通过包络波形,人工经验判断

曲面修正:曲面工件探伤,修正曲率换算

距离补偿:厚工件远距离探伤实时补偿,避免漏检小缺陷

B型扫描:实时扫查,描述缺陷横切面

H 实时时钟记录

实时探伤日期、时间的跟踪记录,并存储

I 控制接口

高速USB、RS232两种接口提供传输打印

J 屏幕保护

待机时可关闭屏幕使仪器省电,减少开关机次数,延长使用寿命

脉冲强度:200V、300V、400V

三档可选脉冲宽度:100-300ns连续可调

阻抗匹配:51Ω、150Ω、200Ω、400Ω

四档可选工作方式:单晶探伤、双晶探伤

扫描范围:零界面入射~ 14000mm钢纵波采样频率/位数:150MHz/8bits

检波方式:全检波、正、负检波、射频波显示工作频率:0.4-4MHz、2-8MHz、10MHz、2MHz-20MHz)

各频段噪声电平:

衰减器精度:<±1dB/12dB

增益调节:110dB(0.1dB、1 dB、2dB、6dB步进,全自动调节)

声速范围:(100~20000)m/s动态范围:≥ 30dB

垂直线性误差:≤ 3%水平线性误差:≤ 0.1%分辨力:>40dB(5N14)

灵敏度余量:>62dB(深200mmΦ2平底孔)

数字抑制:(0~80)%,不影响线性与增益

电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

工作时间:连续工作6小时以上(锂电池供电)

环境温度:(-10~40)℃(参考值)

相对湿度:(20~95)% RH

外型尺寸:220 x 175 x 55(mm)
