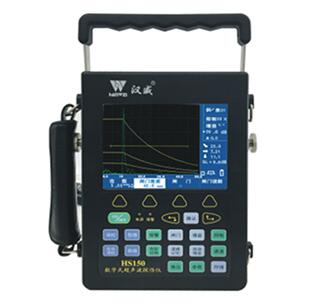

HS150型 数字式超声波检测仪

产品概述
HS150 数字式超声波检测仪本机特点

手持式结构,美观、牢固、密封性能好,具超强的抗干扰能力。

TFT真彩显示器,具有100%的显示线性度,并具有不受环境 干扰的影响。

高质量的电路系统,性能稳定可靠。
咨询热线:13761118001

产品介绍

产品概述
HS150 数字式超声波检测仪本机特点

 手持式结构,美观、牢固、密封性能好,具超强的抗干扰能力。

 TFT真彩显示器,具有100%的显示线性度,并具有不受环境 干扰的影响。

 高质量的电路系统,性能稳定可靠。

 高精度定量、定位、解决远距离定位误差。

 实时全检波,正、负检波和射频波显示。

 优良的宽频带放大器,且自动校正。具有良好的近场分辨能力。

 简洁、强劲的操作功能,中文提示,对话操作,实用易学。

 检测范围无级调节功能。

 闸门定位报警,双闸门失波报警功能,适用于完成不同种类的探伤任务。

 动态缺陷包络线描述。

 波幅曲线按标准自动绘制。且可上下自由移动。

 自动对探头零点进行校准和斜探头K值(折射角)测试。

 灵活的杂波抑制调节功能。不影响增益、线性。

 自动快速的灵敏度调节功能。提高检测速度。

 自动波峰跟踪搜索功能。提高检测精度。

 有描述缺陷性质的峰点轨迹包络图功能。

 近场盲区小,可以进行薄板及小径管探伤。

 RS232C接口,与计算机机传送探伤数据的通讯功能及打印功能。 实现超声探伤仪计算机管理。

 预置10组探伤参数。

 可存储300个探伤回波、曲线和数据。


性能特点
HS150 数字式超声波检测仪本机特点

 手持式结构,美观、牢固、密封性能好,具超强的抗干扰能力。

 TFT真彩显示器,具有100%的显示线性度,并具有不受环境 干扰的影响。

 高质量的电路系统,性能稳定可靠。

 高精度定量、定位、解决远距离定位误差。

 实时全检波,正、负检波和射频波显示。

 优良的宽频带放大器,且自动校正。具有良好的近场分辨能力。

 简洁、强劲的操作功能,中文提示,对话操作,实用易学。

 检测范围无级调节功能。

 闸门定位报警,双闸门失波报警功能,适用于完成不同种类的探伤任务。

 动态缺陷包络线描述。

 波幅曲线按标准自动绘制。且可上下自由移动。

 自动对探头零点进行校准和斜探头K值(折射角)测试。

 灵活的杂波抑制调节功能。不影响增益、线性。

 自动快速的灵敏度调节功能。提高检测速度。

 自动波峰跟踪搜索功能。提高检测精度。

 有描述缺陷性质的峰点轨迹包络图功能。

 近场盲区小,可以进行薄板及小径管探伤。

 RS232C接口,与计算机机传送探伤数据的通讯功能及打印功能。 实现超声探伤仪计算机管理。

 预置10组探伤参数。

 可存储300个探伤回波、曲线和数据。


主要技术参数

工作方式:单晶探伤、双晶探伤

扫描范围:零界面入射~6000mm钢纵波

采样频率/位数:150MHz/8bits

检波方式:全检波、正、负检波、射频波显示

工作频率:0.5MHz ~ 20MHz(带宽可选: 0.5-4MHz、2-8MHz、0.5MHz-20MHz)

各频段等效输入噪声:<15%

衰减器精度:< ±1dB/12dB

增益调节:110dB(0.1dB、2dB、6dB步进,全自动调节)

声速范围:(100 ~ 20000)m/s

动态范围:≥ 30dB

垂直线性误差:≤ 3%

水平线性误差:≤ 0.1%

分辨力:>40dB(5N14)

灵敏度余量:>60dB(深200mmΦ2平底孔)

数字抑制:(0 ~ 80)%,不影响线性与增益

电源、电压:直流(DC)7.2V±10%;交流(AC)220V±10%

工作时间:连续工作5小时以上(锂电池供电)

环境温度:(-10 ~ 40)℃(参考值)

相对湿度:(20 ~ 95)% RH

外型尺寸:200 x 138 x 60(mm)
