EPOCH LTC超声波探伤仪

产品概述:
EPOCH LTC 的设计基于技术领先的EPOCH XT,其功能齐备,符合EN12668-1标准,不仅具有大量的标准性能,而且还配有多个专门的选项以满足用户的检测需要。
咨询热线:13761118001

产品介绍

型号说明

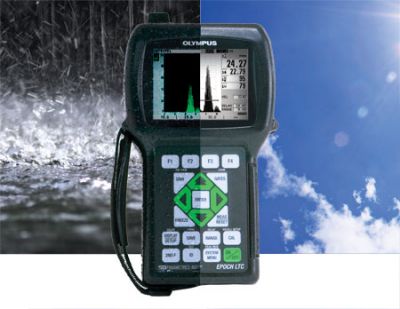

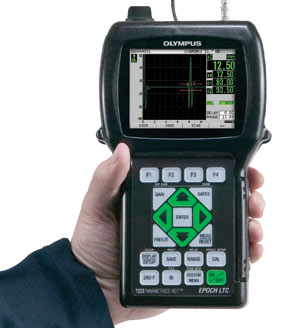

EPOCH LTC数字超声探伤仪


EPOCH LTC数字超声探伤仪体现了当今最先进的技术。该仪器体积小而重量轻,仅重0.96 公斤(2.12磅)。EPOCH LTC 的设计基于技术领先的EPOCH XT,其功能齐备,符合EN12668-1标准,不仅具有大量的标准性能,而且还配有多个专门的选项以满足用户的检测需要。

该仪器配有具有全VGA分辨率(640 x 480)的明亮彩色穿透反射式显示屏,能够以高分辨率显示A扫描,并且在包括阳光直射的任何光线条件下,都能清晰显示图像。EPOCH LTC的设计符合IP67的要求,能确保仪器在无损探伤现场常见的恶劣环境下操作正常。

特点

l  密封外壳,符合IP67要求,可在恶劣环境下使用

l  符合EN12668-1标准

l  重量轻,仅为0.96 公斤(2.12 磅)

l  全VGA多色彩穿透反射式显示功能

l  USB(OTG)端口,用于与计算机通讯以及直接打印

l  袖珍SD存储卡以及具有标准字母数字式数据电子自动记录器的机载存储器

l  标准动态DAC/TVG曲线功能

l  具有数字滤波器的数字高动态范围接收器

l  带有调节选项的高性能方波脉冲发生器

袖珍探伤仪的强大功能

为满足用户检测需要,EPOCH LTC 含有许多标准性能。其中包括方波脉冲发生器、动态DAC/TVG 曲线、可选数字式滤波器、0 dB到110 dB的增益范围、峰值记忆、0.025毫米(0.001英寸)测量分辨率,以及一个带有可编程报警的闸门。此外,仪器还提供许多特定应用的可选软件功能:机载DGS/AVG、手动脉冲重复频率(PRF) 控制、脉冲宽度调整、闸门2、曲面校正,以及为增强控制提高功效而配备的GageView Pro 软件界面程序。

l  具有PerfectSquare™技术的标准方波脉冲发生器

l  标准数字式接收器滤波:宽带和高通设置

l  为满足检测需要可完全自定义的四个测量显示。可为每个显示框自由选择闸门测量。

l  波幅测量分辨率为0.25%满屏高。

l  为厚度、声程、斜深进行自动校准。

l  从0%到110%满屏高的波幅测量

l  自动控制的PRF(10 Hz 到 500 Hz)。可以选择手动控制。

l  栅格显示模式:

- 标准的1到10格

- 声程

- 用于角度声束检测的跨度模式

- 可选的100%或110%垂直显示

抵御恶劣环境能力

EPOCH LTC 能在包括海上与沙漠的各种严酷的现场工作环境中正常操作。

l  其密封设计符合IP67要求。

l  可在美军标准MIL-STD-810F 程序1和国家防火协会规范NFPA 70E 500节 1级 2分段 D组中规定的爆炸气体环境中应用。

l  通过了IEC 60068-2-27,60 g,6 ms H.S.的防震测试,3轴,共18轴。

l  通过了IEC 60068-2-6的振动(正弦振动)测试,0.03英寸DA为50 Hz 到150 Hz,或者2 g,20 个扫查周期。

l  宽泛的工作温度范围:

- 锂离子电池:-10 °C 到 50 °C (14 °F 到 122 °F)

- 电池存储温度:0 °C 到 50 °C (32 °F 到 122 °F)

- 充电温度:0 °C 到 40 °C (32 °F 到 104 °F)

l  手腕带可按左手或右手操作习惯安装。

l  密封电池盒,无需工具即可更换电池。

l  USB(OTG)端口、袖珍SD卡插口以及VGA/RS-232接口都附有密封的输入输出保护装置。

简化的小型键盘设计


EPOCH LTC 具有简化的小型键盘,通过用左手或右手敲击键盘,可以直接使用仪器的主要功能,进行全面控制。

快速参数调整与迅速便捷的仪器设置文件检索(CAL)。

具备英语、国际符号、日语及中文版本。

四个自定义功能键,可为仪器设置参数选择预设数值。

高级软件功能与数据管理能力



动态DAC/TVG:

对比DAC曲线或以时变增益法修复后的参考回波波幅,以百分比或dB值计算信号波幅。DAC版本包括ASME、ASME 3、JIS以及自定义。涵盖以下主要功能:动态可调DAC曲线、DAC和TVG视图切换、自定义DAC报警曲线。




技术规格:

基本规格

标准

符合 EN12668-1 标准

重量

0.96 公斤 (2.12 磅),带锂离子电池

尺寸(高 x 宽 x 厚)

223.3 毫米 x 128.9 毫米 x 55.1 毫米 (8.79英寸 x 5.07英寸 x 2.17 英寸)

键盘

英文、国际、日语或中文

语言

英文、西班牙语、法语、德语、意大利语、日语、中文、俄语、挪威语、瑞典语

传感器连接

LEMO 00

电池

充电锂离子电池。标准AA电池包

电池工作时间

- 锂离子电池:8 小时到 9 小时

- AA 锂离子电池:3 小时到 4 小时

电源要求

交流主电源:100 - 120 VAC、200 - 240 VAC、50 - 60 Hz

环境评级

符合 IP67 环境侵入保护评级

可在美军标准 MIL-STD-810F 程序1和国家防火协会规范NFPA 70E 500节 1级 2分段 D组中规定的爆炸气体环境中应用

防震测试

通过了IEC 60068-2-27,60 g,6 ms H.S.的防震测试,3轴,共18轴。

通过了IEC 60068-2-6的振动(正弦振动)测试,0.03英寸DA为50 Hz 到150 Hz,或者2 g,20扫查周期。

显示

彩色穿透反射式液晶显示

60 Hz 刷新率,用户可选择不同色彩主题和亮度,两个分屏模式和一个全屏模式。

显示器尺寸

640 像素 (宽) x 480 像素 (高); 75 毫米 (2.95英寸) 宽 x 56毫米 (2.21英寸) 高 x 94 毫米 (3.7英寸) 对角线

波幅栅格模式

100% 或 110% 波幅显示

时基栅格模式

标准格式为 0 到 10 格,声程模式将声程范围分成5个相等的栅格。跨度模式以栅格线来表示声程跨距

脉冲发生器

方波脉冲发生器

宽度固定的方波脉冲发生器可有效地用于一般缺陷探测应用

脉冲宽度

主体仪器中宽度固定。使用EPLTC-SWP选项,从25 ns 到5,000 ns (0.1 MHz)可调

脉冲重复频率 (PRF)

由仪器软件自动控制,范围从 10 Hz 到 500 Hz

测量速率

10 Hz 到 500 Hz。永远与PRF相等

激发能量设置

100 伏到 400 伏,100伏增量

阻尼

50,100,200,400 欧姆

接收器

增益

0 dB 到 110 dB - 位于功能键之上的两个用户定义的增益增量的调整和预置

仪器总带宽

0.2 MHz 到 26.5 MHz,在 -3 dB处

数字滤波器设置

标准:0.2 MHz到 10.0 MHz

宽带:2.0 MHz到 21.5 MHz

高通:8.0 MHz到 26.5 MHz

检波

全波、正半波、负半波、射频

系统线性

水平:+/- 0.5% FSW

垂直:0.25% FSH,放大器精度:+/- 1 dB

抑制

0% 到 80% 满屏高,带可视警告

校准:速度和零偏移的自动距离校准

检测模式

脉冲回波、双晶或穿透

单位

毫米、英寸或微秒

范围

主体仪器:4 毫米到 5,000 毫米 (0.144 英寸到200英寸)

延长范围选项

4 毫米到 10,000 毫米 (0.144 英寸到400英寸)

速度

635到 15240 米/秒 (0.025到0.6000英寸/微秒)

零偏移

0到750 微秒

显示延迟

-59毫米到最大范围 (-2.323英寸到最大范围)

折射角度

10° 到 85°,分辨率为 0.1°

测量

类型

厚度、声程、投影、深度、波幅、闸门1的传播时间

闸门2选项

可进行不依据闸门2测量和闸门2报警的回波-回波测量

四个测量显示位置

用户可以从任何一个闸门选择多达四个测量值实时显示在屏幕上

动态 DAC/TVG 标准

带有多达6条报警曲线的ASME、ASME III、JIS、CUSTOM DAC。可进行曲线增益的动态调整,动态范围 110 dB,斜率100 dB/µs,捕捉点数多达50个。

波幅测量

0% 到 110%满屏高

X-值校正

从表面距离测量值中减去声束出射点到探头前沿的距离。

闸门 1

测量回波高度和传播时间

闸门起点

在整个显示范围内可变

闸门宽度

在闸门起点到显示终点的范围内可变

闸门高度

在2%到95%满屏高的范围内可变

报警

正、负阈值;最小深度

缩放

显示范围为闸门1的宽度

仪器输入/输出

USB

用于与PC机通讯、打印以及使用USB驱动器进行数据存储的USB OTG端口

VGA 输出端口

用于与PC机显示器和/或投影仪连接

袖珍 SD

用于数据存储的插卡孔

RS-232 端口

用来在使用PC机时,远程控制 EPOCH LTC

数据存储

多达 50,000个

可标识的波形、测量以及机载内存中的设置参数。袖珍SD卡的采用实际上无限扩充了数据存储
